探棒簡介

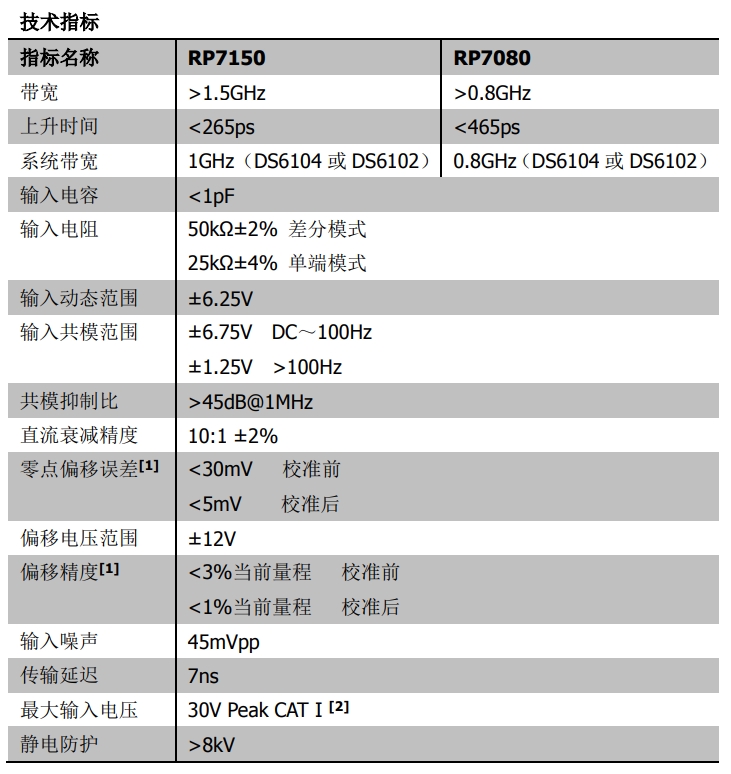

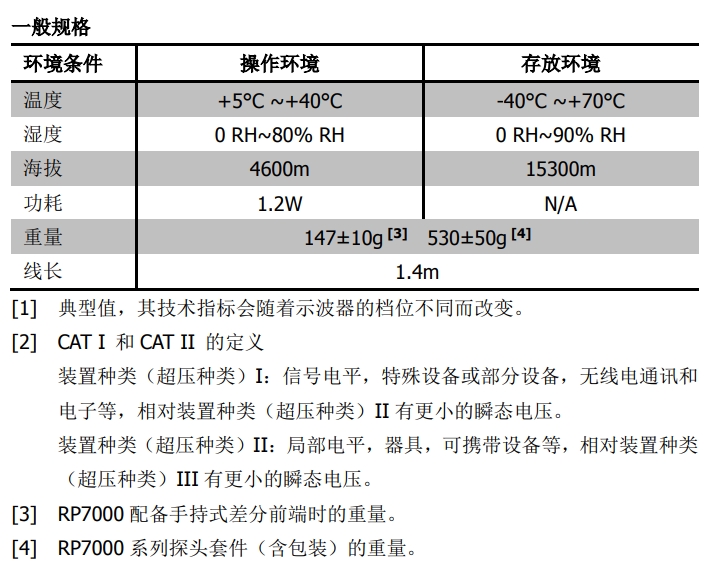

RP7000系列探棒是一款頻寬高於1.5GHz，針對高頻解決方案的主動式探棒。它可以測量差分訊號和單端訊號，並具有較好的共模抑制效果。
RP7000系列探棒使用快插式探棒前端，支援五種探棒前端相互更換，從而優化了探棒性能，提高了探棒可用性。允許使用者更換探棒尖，延長探頭的使用壽命。探棒尖的間距可精細調節以適應不同的待測點間距。
RP7000系列探棒與RIGOL MSO/DS7000/MSO8000/DS6000/MSO4000/DS4000系列示波器（以下以MSO/DS7000系列示波器為例）的自動辨識介面相容，可由此介面自動識別和配置。其卡入式BNC連接器使得與示波器的連接更加方便。

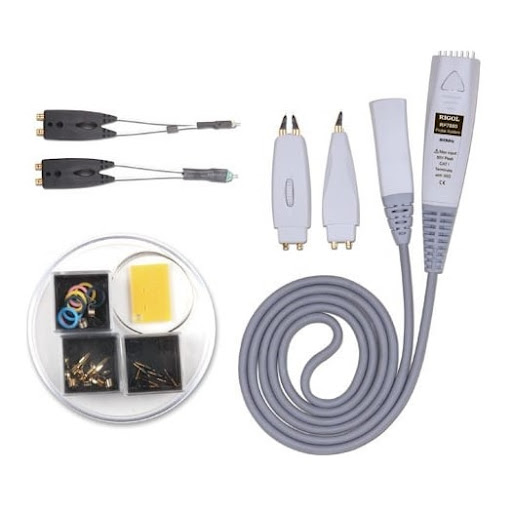

RP7000系列探棒提供豐富的配件和選件，並且諸多部件採用可替換的設計原則，可方便的應用於不同的測試測量解決方案。
探棒尺寸
主動式探頭放大器
主動式探頭放大器（如下圖）作為主動探頭的主體元件，具有大於 1.5GHz 的頻寬，它一端可與 MSO/DS7000 系列示波器連接，另一端可靈活插入使用者所需的探頭前端。
主動式探頭放大器與探頭前端以插拔方式連接。使用單端探頭時，在插拔的過程中，請注意二者的正負極性。極性接反可能造成主動探頭效能下降甚至損壞探頭。
探頭前端
RP7000 系列探頭支援手持式探頭前端、焊接式探頭前端和插座式探頭前端。
1. 手持式探頭前端
手持式探頭前端包括兩種：手持式差分探頭前端和手持式單端探頭前端。
使用此類探頭前端，如同使用普通被動探頭，您可以方便的測量訊號。
此外，探頭尖間距可方便的調整以滿足您不同的測量需求。
對於手持式差分探頭前端，探頭尖的間距由探頭前端上的滾筒控制。
前後撥動該滾輪可精確調整兩個探頭尖的間距，如下圖所示。
對於手持式單端探頭前端，旋轉單端接地片以改變接地片與探頭尖的間距，如下圖所示。
其中，探頭尖與單端接地片為標準配件，如下圖所示。這兩種部件均為可替換零件，如果在使用過程中損壞，您可以輕鬆更換新的探頭尖或單端接地片，更換方法請參考更換探頭配件。
RP7000 系列探頭提供四種單端接地片以適應不同的測量要求，各接地片的結構如下圖所示。
尖形直接地片：適用於近距離測試點的測量。
尖形彎接地片：適用於較遠距離測試點的測量。
齒形直接地片：適用於近距離晶片腳測試點的測量。
齒形彎接地片：適用於較遠距離晶片腳測試點的測量。
2. 焊接式探頭前端
焊接式探頭前端也包括兩種類型：焊接式差分探頭前端和焊接式單端探頭前端，見下圖。其中，焊接式差分探頭前端適合用於測量高密度 IC 腳的訊號。
使用此類探頭前端進行測量時，請注意使用輔助裝置固定探頭前端。
注意，請勿使用手部固定探頭前端，否則容易造成探頭前端焊接引線電阻線的斷裂或脫落，且手握的位置也可能影響探頭的性能。其中，焊接式探頭前端的鎳絲是標準配件，若在使用過程中被損壞，您可以參考更換探頭配件一節進行更換。
3. 插座式差分探頭前端
插座式探頭前端適合用於測量間距為 2.54mm 的雙排針引出訊號。
使用插座式差分探頭前端進行測量時，請注意使用輔助裝置固定探頭前端。
注意，請勿使用手部固定探頭前端，否則容易造成探頭前端的插座接觸不良，且手握的位置也可能影響探頭的性能。
連接示波器

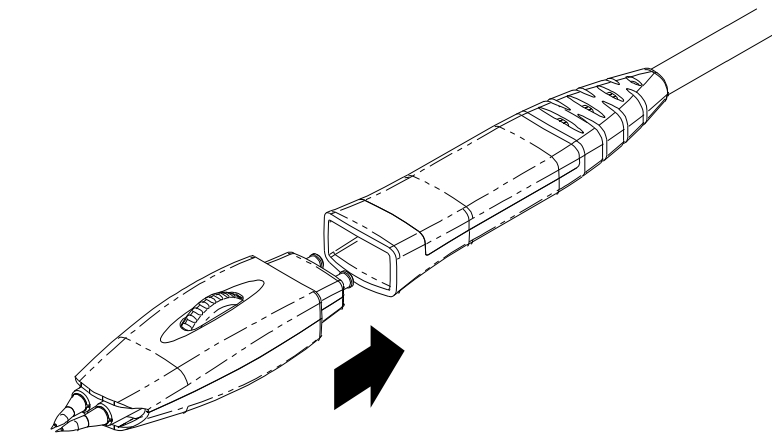

1. 將探頭前端（圖中以手持式差分探頭前端為例）與主動式探頭放大器連接。
注意，如果連接單端探頭前端時，請注意正負極性。

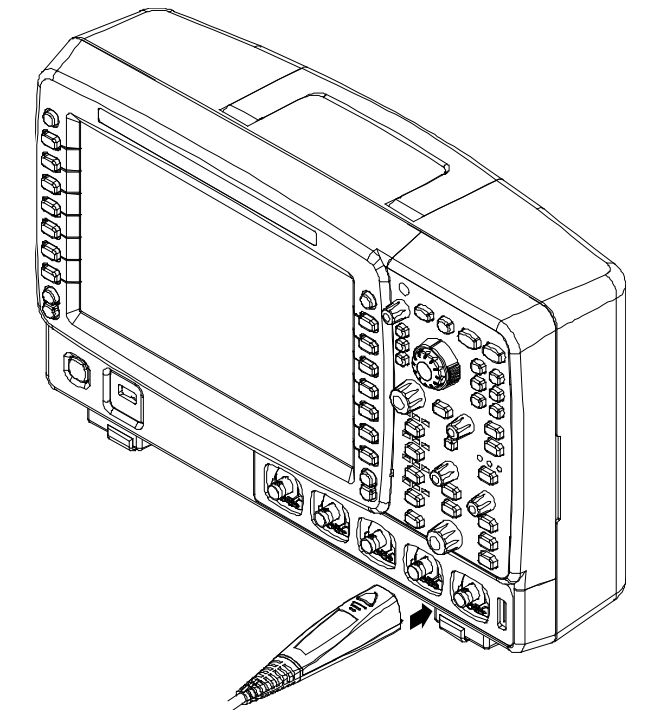

2. 將主動探頭放大器的另一端連接到示波器通道輸入或外部觸發輸入連接器，並推到緊閉的位置。
3. 使用任意探頭輔助裝置將其連接到待測電路。
4. 需斷開探頭和示波器的連接時，先按住探頭上的按鈕（見左下圖），將連接器從示波器拔出後（見右下圖），放開按鈕即可。
探頭前端的使用
1. 手持式差分探頭前端
手持式差分探頭前端的有效頻寬大於 1.5GHz，兩路探頭尖的間距可透過撥動滾輪進行精細調節，探頭尖允許更換，從而延長探頭的使用壽命。
使用手持式差分探頭前端，您可以輕鬆的測量差分訊號和單端訊號。

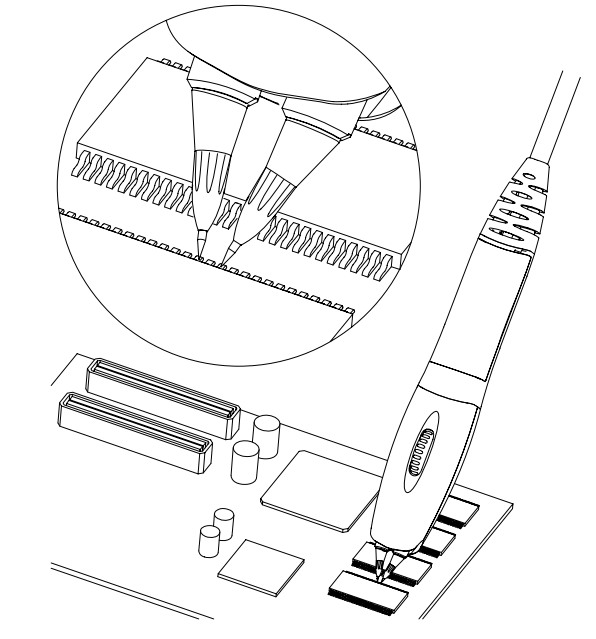

在進行訊號測量時，您可以透過轉動中間滾輪調整探頭尖的間距以適應不同間距的測量。

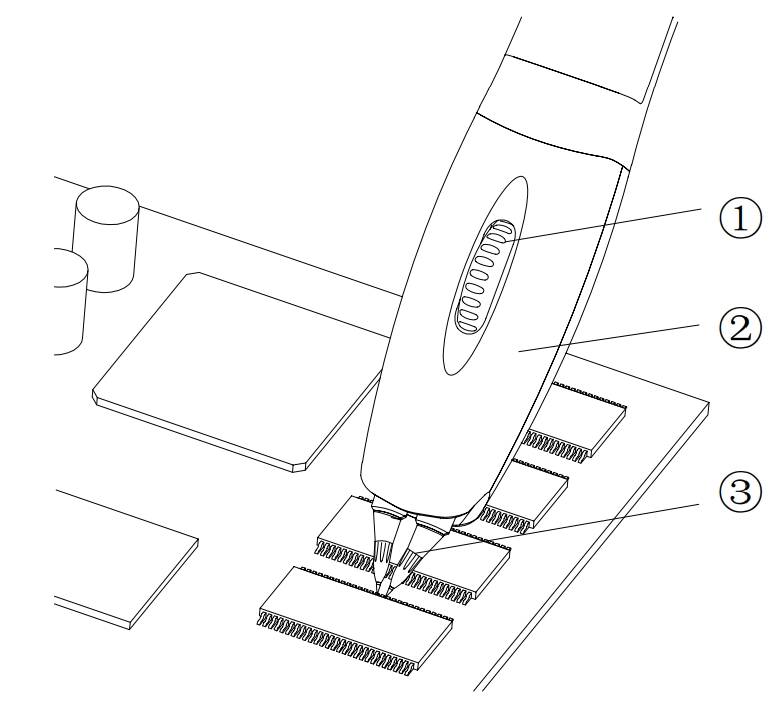

***手持式差分探頭前端結構如下圖所示。
① 撥動滾輪調整兩個探頭尖的間距（0mm 至 5.5mm）。
② 手持式差分探頭前端（RP7-0204）。
③ 91Ω 探頭尖（RP7-0405）。
2. 手持式單端探頭前端
手持式單端探頭前端的有效頻寬大於 1.5GHz，探頭尖與單端接地片的間距可透過撥動單端接地片進行調節，探頭尖和單端接地片允許更換，從而延長探頭的使用壽命。
使用手持式單端探頭前端，您可以方便的測量單端訊號。在進行訊號測量時，單端接地片需要接地。探頭前端與主動式探頭放大器連接時，請注意二者連接處的正負標識。

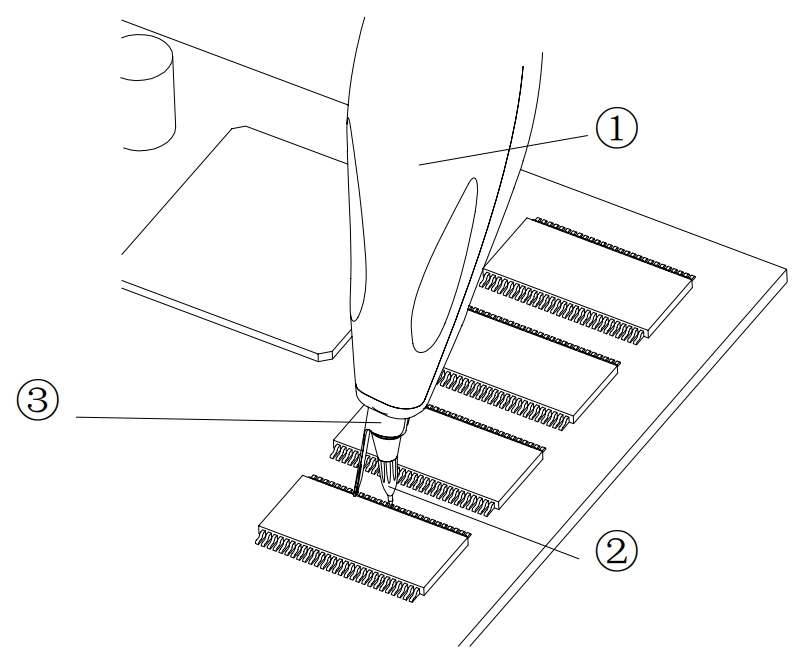

***手持式單端探頭前端結構如下圖所示。
① 手持式單端探頭前（RP7-0205）。
② 91Ω 探頭尖（RP7-0405）。
③ 尖形直接地片：轉動接地片調節接地片與探頭尖的間距（0mm 至 5mm）（RP7-0501）。
3. 焊接式差分探頭前端
焊接式差分探頭前端的有效頻寬大於 1.5GHz，允許使用者更換鎳絲，從而提高了探頭的易用性，並延長了探頭的使用壽命。

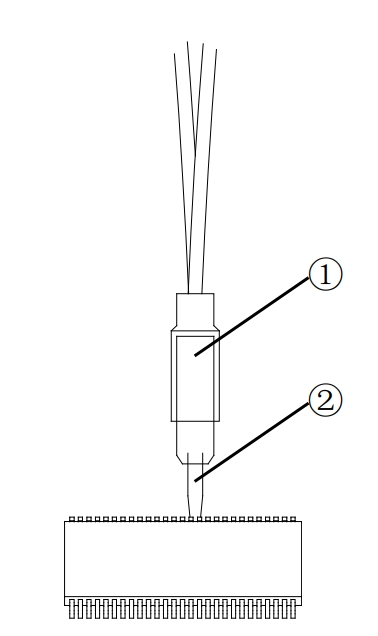

***焊接式差分探頭前端結構如下圖所示。
① 焊接式差分探頭前端（RP7-0201）。
② 0.2mm 鎳絲（RP7-0306）。
當待測點間距較遠時，鎳絲長度加長，會導致測試訊號產生過衝和振鈴，高頻響應發生變化。
4. 焊接式單端探頭前端
焊接式單端探頭前端的有效頻寬大於 1.5GHz，允許使用者更換鎳絲，從而提高了探頭的易用性，並延長了探頭的使用壽命。

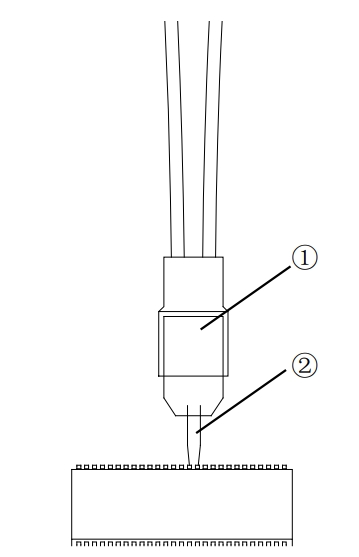

***焊接式單端探頭前端結構如下圖所示。位於負極標識套同一側的引腳為負極。
① 焊接式單端探頭前端（RP7-0203）。
② 0.2mm 鎳絲（RP7-0306）。
當待測點距離較遠時，鎳絲長度加長，會導致測試訊號產生過衝和振鈴，高頻響應發生變化。
5. 插座式差分探頭前端
插座式差分探頭前端的有效頻寬大於 1.5GHz，且插拔方便，使用壽命長。

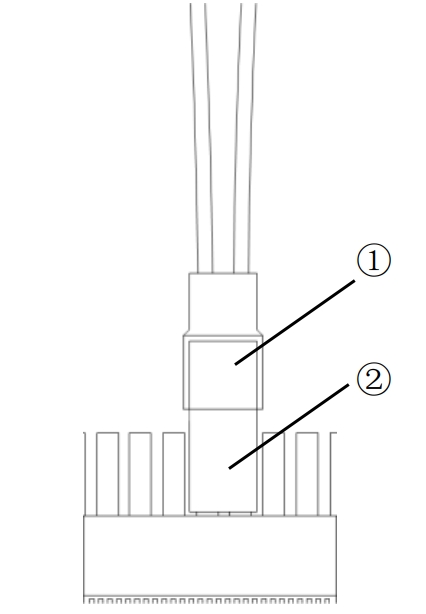

***插座差分探頭前端結構如下圖所示。
① 插座式差分探頭前端（SKT7150）。
② 插座。
更換探頭配件
1. 更換探頭前端
更換過程中請小心操作，以免破壞連接部分而影響探頭的效能。
更換方法：
① 斷開探頭前端與主動探頭放大器的連接。
② 將新的探頭前端垂直插入主動式探頭放大器。連接單端探頭前端時，請注意正負極性。
2. 更換探頭尖
探頭尖與探頭前端以螺紋的方式連接，拆卸與安裝探頭尖時請注意旋轉的方向和力度。
3. 更換單端接地片
更換單端接地片時，請確保接地片與銅管緊密連接，以確保探頭的性能。
4. 更換鎳絲
使用過程中，如果焊接式探頭前端鎳絲損壞或脫落，您可以更換新的鎳絲。

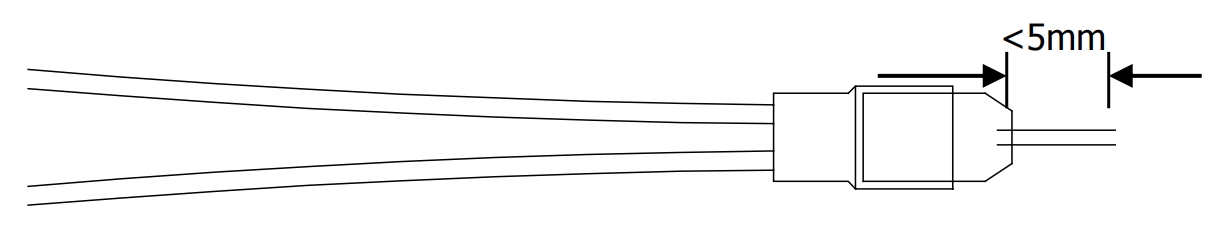

鎳絲需要滿足以下尺寸要求，即長度需小於 5mm。
注意：當鎳絲長度大於 5mm 時，會影響探頭頻寬指標。鎳絲長度可以使用修剪標尺（PP7-0307）進行裁剪和測量。
