RP1000D 系列高壓差分探棒簡介

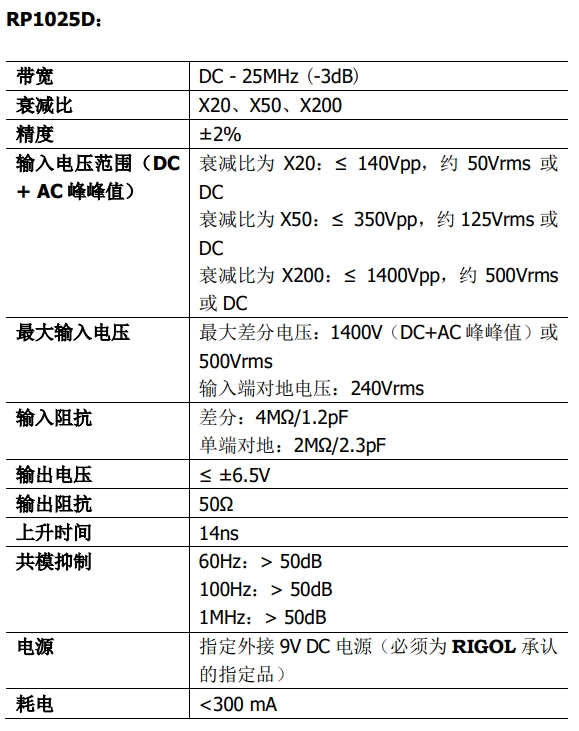

RP1000D系列高壓差分探頭可將輸入的高差分電壓轉換為低電壓，並將波形顯示在示波器上。其使用頻率可分別高達 25MHz（RP1025D）、50MHz（RP1050D）、100MHz（RP1100D），非常適合大電力測試和研發使用。
RP1000D 系列高壓差分探頭適用於通用示波器，其標識的衰減比是在示波器的輸入阻抗為 1MΩ 時的衰減量，當示波器的輸入阻抗設定為 50Ω 時，衰減量變為輸入阻抗為 1MΩ 時的 2 倍。
基本操作

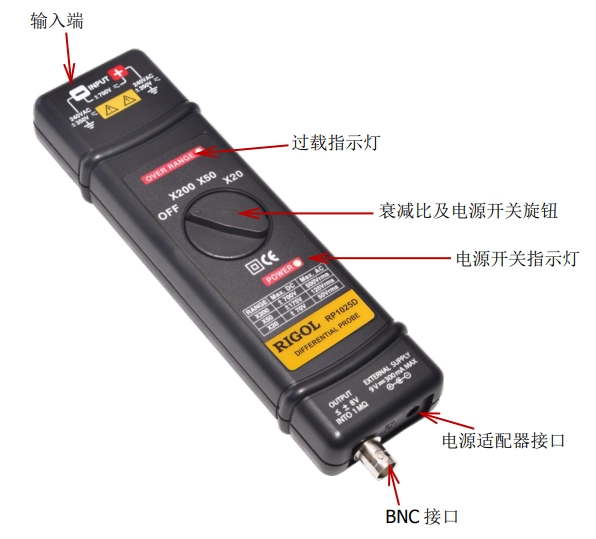

1. 將配件提供的紅色安規 IC 夾與紅色雙香蕉插頭矽膠線的一端連接，將黑色安規 IC 夾與黑色雙香蕉插頭矽膠線的一端連接。然後將紅色雙香蕉插頭矽膠線與高壓探頭的紅色（+）輸入端口連接，將黑色雙香蕉插頭矽膠線與高壓探頭的黑色（-）輸入端口連接。
注意：
a) 安規 IC 夾可替換為高壓專用 IC 夾、安規鱷魚夾或安規接觸探頭棒。
b) 雙香蕉插頭矽膠線可替換為高壓專用雙香蕉插頭矽膠線。
2. 將雙端 BNC 同軸線的一端與高壓差分探頭的 BNC 介面連接，另一端連接至示波器輸入端。
3. 打開示波器上的通道開關，調整高壓探頭和示波器使二者的衰減比匹配。若示波器的衰減比與高壓探頭不匹配，則實際的垂直檔位元等於高壓探頭的衰減比除以示波器的衰減比再乘以示波器上的垂直檔位。
例如：示波器的衰減比設定為 1X，高壓探頭的衰減比設定為X200，示波器上的垂直檔位為 0.5V/div，則實際的垂直檔位為
200X0.5V/div=100V/div。當示波器的輸入阻抗是 50Ω 時，實際垂直檔位為 2X200X0.5V/div=200V/div。
注意：當示波器的衰減比與高壓探頭的衰減比設定一致時，示波器上顯示的垂直檔位即為實際檔位。
