產品概述

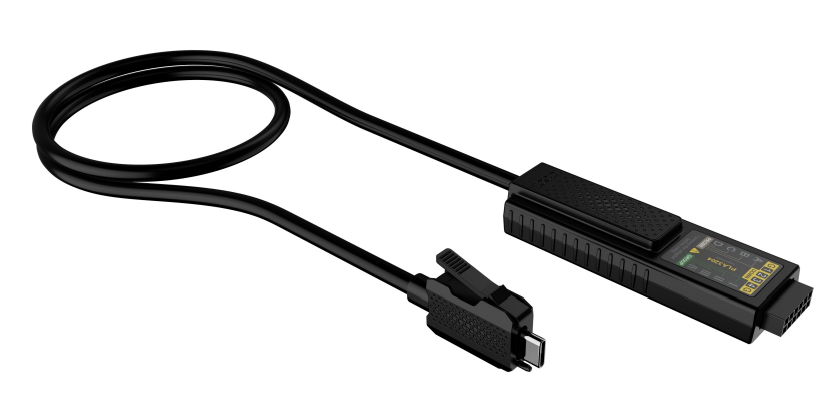

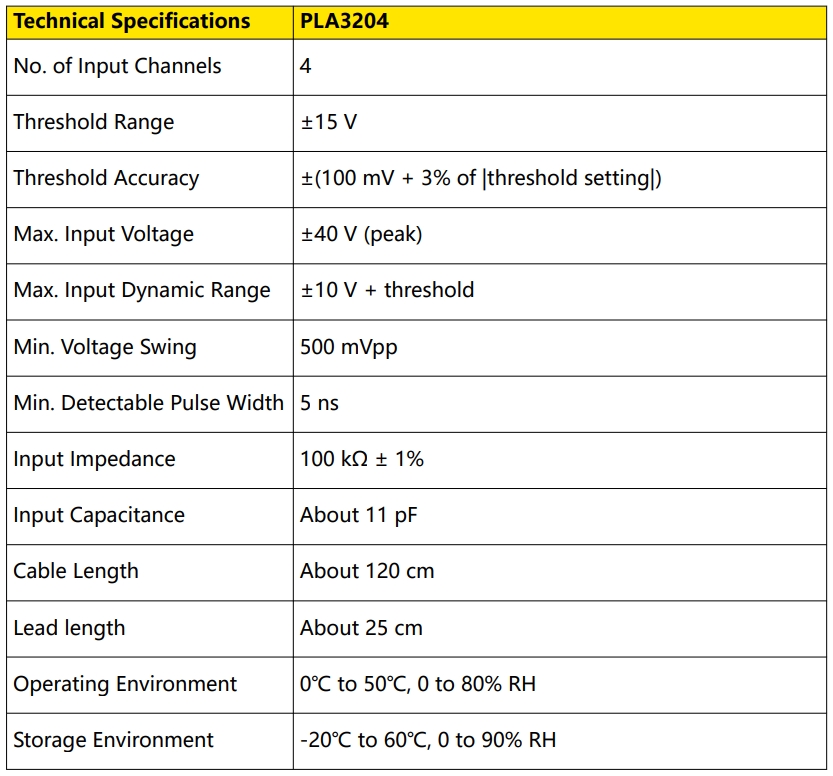

PLA3204 是一款高效能 4 通道主動邏輯探棒，它透過 USB Type-C 介面將數位訊號從被測系統連接到 RIGOL MHO/DHO5000 系列數位示波器，從而實現邏輯分析儀功能。
PLA3204 包含 4 個資料通道和 8 個接地通道。探頭標籤上標有數字，方便您識別不同的資料通道。此外，PLA3204 標配 4 條訊號線和 2 條接地線，可靈活連接被測訊號和參考接地。
使用方法
1. 將 PLA3204 連接到示波器

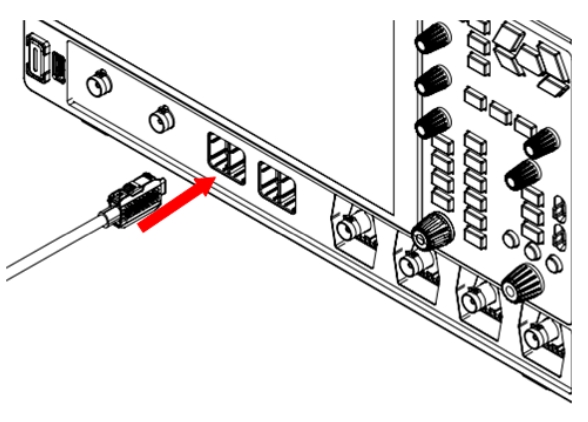

將 PLA3204 探棒的 C 型連接器連接到示波器前面板的數位訊號輸入端子，如下圖所示。每台 MHO/DHO5000 示波器最多可連接四個 PLA3204 探棒。
注意

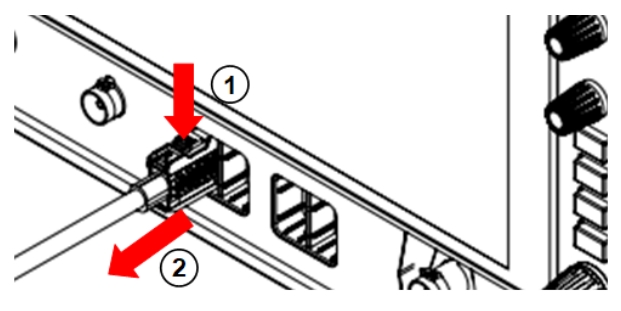

在斷開邏輯探頭與示波器的連接之前，請按下連接器的卡扣，然後拔出連接器，如下圖所示。在未鬆開卡扣的情況下拉扯電纜可能會損壞終端電阻。
備註
PLA3204 連接到示波器的數位通道後，通道指示燈會亮起。群組指示燈 I、II、III 和 IV 分別表示邏輯探棒連接到第 1、2、3 和 4 子卡。連接至 MHO/DHO5000 時，顯示為 I。探頭指示燈 A、B、C 和 D 分別指示邏輯探頭已連接至示波器的第 1、2、3 和 4 個數位輸入通道。
2. 將 PLA3204 連接至被測訊號
您可以根據需要將任意數量（≤4 個）的被測訊號連接至每個 PLA3204 探頭。
注意
輸入訊號的幅度不能超過探頭的最大工作電壓範圍。為了滿足不同的應用需求，以下三種方法可用於將 PLA3204 連接至被測訊號。

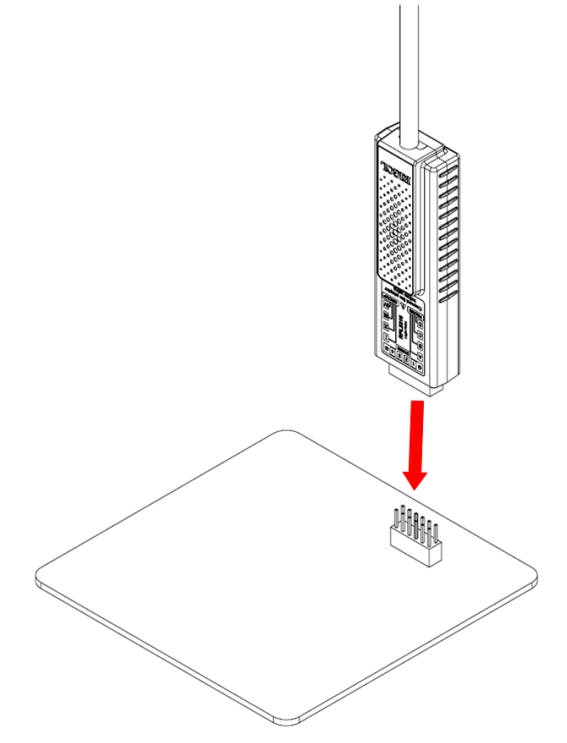

方法 1：將 PLA3204 連接到被測元件 (DUT) 的雙排針座上，如下圖所示。

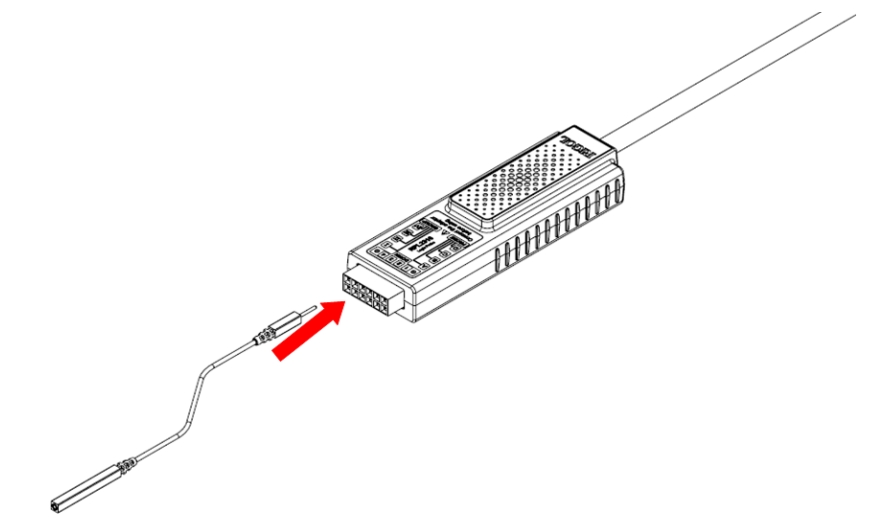

方法 2：將待測訊號分別連接到引線上。您可以輕鬆識別每個訊號對應的通道，
方法是通過每根引線上的色環。
提示
使用過程中，由於各通道共用一條接地線，可能會出現串擾或地彈。建議為每個通道的訊號引線添加一條接地線，並將它們絞合在一起。接地線應盡可能靠近對應的訊號引線。

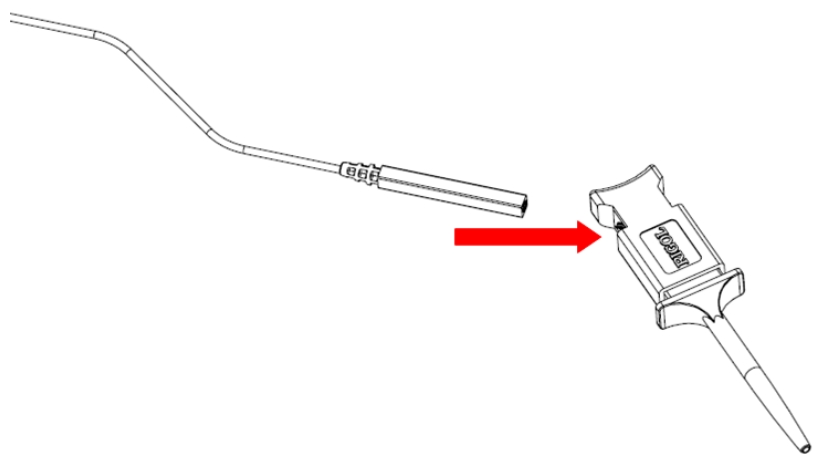

方法 3：在方法 2 的基礎上，將夾子連接到引線上，並使用夾子的金屬鉤連接待測訊號，如下圖所示。
3. 設定探棒
按下示波器前面板的按鍵進入LA設定選單。在此選單中，您可以設定閾值、波形大小和通道標籤，並校準探頭。詳情請參閱示波器使用手冊。
注意
當探棒首次連接到示波器或環境溫度變化超過5℃時，建議使用LA設定選單中的「探頭校準」功能對探頭進行零點校準。校準時請勿將訊號連接到PLA3204的輸入端。
4. 功能檢查
依照說明將PLA3204探棒連接到示波器並設定探棒。將邏輯訊號連接到探棒。完成上述操作後，被測訊號將顯示在示波器螢幕上對應的數位通道上。如果沒有顯示訊號，請調整示波器以選擇正確的常規設定（例如觸發模式和時基）。如果問題仍然存在，請再次檢查電氣連接和參數設置，或使用其他探棒（例如模擬探棒）檢查測試點的訊號狀態。
