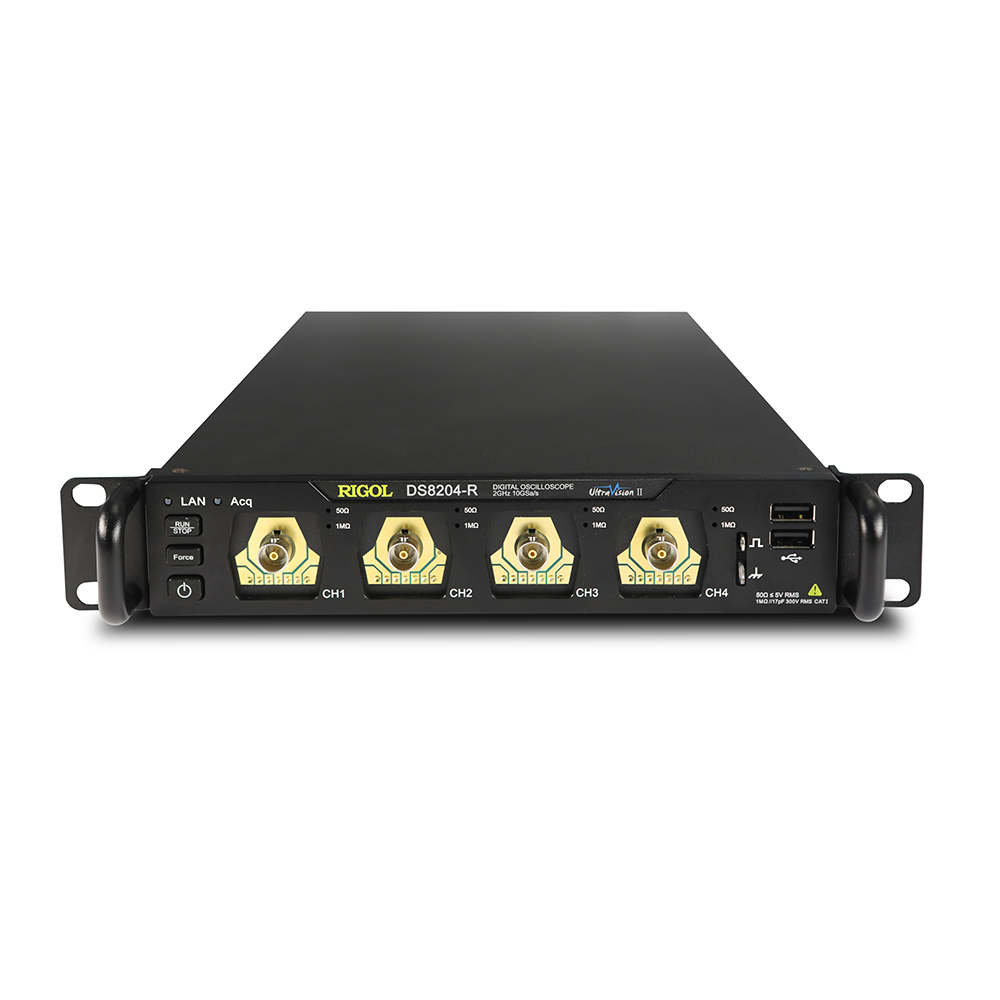

RIGOL 四通道數位示波器 (2GHz)
型號： DS8204-R
規格： 尺寸:W 268 × H 43 × D 499 (mm); 機架安裝高度: 1U
描述： DS8000-R系列數位示波器是基於RIGOL自主智慧財產權的ASIC晶片和UltraVision II技術平臺的中高階數位示波器。DS8000-R的結構設計可節省空間，機身輕薄小巧。支援多機系統整合，適合機架安裝，提供遠端操控，滿足工業自動化測試系統需求。

產品說明：

DS8204-R示波器使用RIGOL自行研發的ASIC數位示波器處理晶片,頻寬2GHz/4通道,取樣率高達10GSa/s,標配最高記憶體可達500Mpts,是一款集7種儀器於一機的高性能數位示波器。本機型具備示波器堆疊功能可以組成8/16最多達512通道資料擷取系統。DS8000-R系列體積小,標準1U工業標準機櫃尺寸,能輕易組成資料擷取系統, 節省大量空間及電力。DS8000-R系列數位示波器基於RIGOL獨創的UltraVision II代技術,具有超高的取樣率和記憶體, 良好的顯示效果,優異的波形擷取率和强大的數據分析功能。同時提供從主機,選配套件到應用軟體套件的完整解決方案,對研發,工業控制,電源分析,汽車電子等客戶具備完美的解決方案。

功能說明：

• 2GHz頻寬，4個通道，可以堆疊組成8/16最大至512通道示波器擷取系統
• 即時取樣率最大10G Sa/s
• 標配記憶體500Mpts
• 波形擷取率達600，000 wfms/sec，支援色溫顯示，容易擷取偶發性訊號
• 選配2通道25MHz任意波形產生器
• 豐富的串列觸發及解碼功能(RS232/UART，I2C，SPI，CAN，LIN，FlexRay，I2S，MIL-STD-1553)
• 豐富的介面：USB Host & Device，LAN(支援LXI-C)，HDMI，AUX
• 內建電錶功能，可做3位元DC，AC RMS，AC+DC RMS值量測
• 內建計數器功能，最高6位元精確度，可做最大/最小值統計，標配48位元累加器功能
• 支援Web遠程操作
• 支援41種量測參數，可以同時量測10種參數
• 標準1U機架型體積，可用標準機櫃組成多通道波形擷取系統，可在最低溫度-40度下嚴苛環境運作
